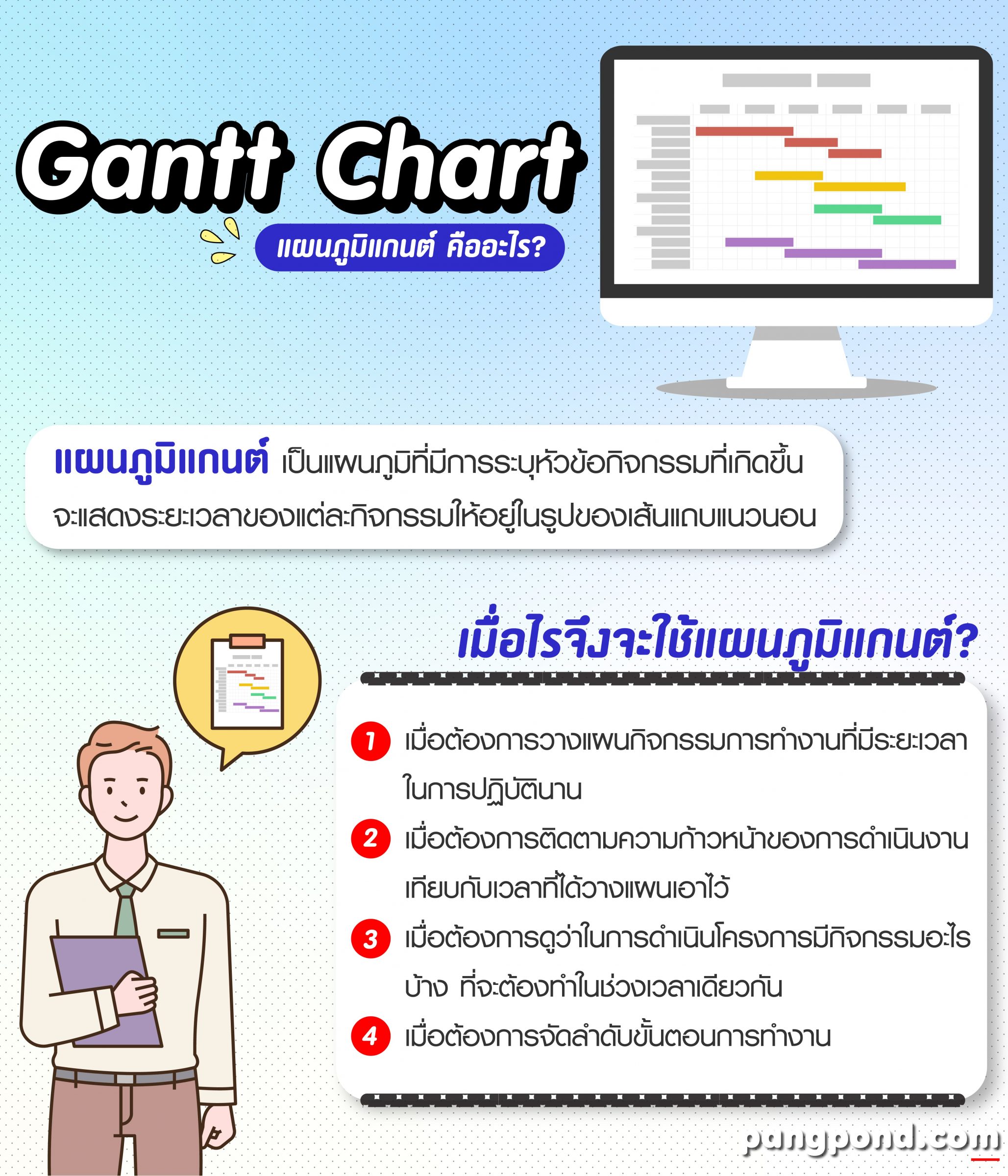

แผนภูมิแกนต์ (Gantt Chart)
แผนภูมิแกนต์ เป็นแผนภูมิที่มีการระบุหัวข้อกิจกรรม หรือการดําเนินงานต่าง ๆ ที่เกิดขึ้นในหนึ่ง
ช่วงเวลาของการวางแผนงาน ซึ่งจะมีการแสดงระยะเวลาของแต่ละกิจกรรมให้อยู่ในรูปของเส้นแถบ (Bar)
แนวนอน

เมื่อไรจึงจะใช้แผนภูมิแกนต์

  1. เมื่อต้องการวางแผนกิจกรรมการทํางานที่มีระยะเวลาในการปฏิบัตินาน และคาดว่าจะมีความซับซ้อน
    เกิดขึ้นในแต่ละขั้นตอนของกิจกรรม
  2. เมื่อต้องการติดตามความก้าวหน้าของการดําเนินงานเทียบกับเวลาที่ได้วางแผนเอาไว้
  3. เมื่อต้องการดูว่าในการดําเนินโครงการมีกิจกรรมอะไรบ้างที่จะต้องทําในช่วงเวลาเดียวกัน
  4. เมื่อต้องการจัดลําดับขั้นตอนการทํางาน



ก่อนที่จะลงมือสร้างแผนภูมิแกนต์ควรมีการแยกย่อยงานในโครงการเพื่อได้ข้อมูลที่จําเป็นต่อการ
นําไปสร้าง โดยมีลําดับขั้นตอน ดังนี้

  1. แยกย่อยแผนงานของโครงการออกเป็นกิจกรรมหรืองานย่อย ๆ เพื่อให้เหมาะต่อการจัดการในเรื่อง
    ของเวลา งบประมาณ และความสามารถในการทําให้เสร็จทันเวลาที่กําหนดไว้
  2. พิจารณาว่าใครควรเป็นผู้รับผิดชอบในแต่ละกิจกรรมหรืองานของโครงการ
  3. เมื่อได้ผู้ที่รับผิดชอบในแต่ละกิจกรรมแล้ว ให้ตกลงกันถึงเนื้องาน ระยะเวลา (อาจกําหนดวันส่งงาน)
    และงบประมาณ
  4. จากนั้นให้พิจารณาดูภาพรวมทั้งหมดอีกครั้งว่าสิ่งที่ตกลงกันไว้นั้นยังคงอยู่ในกรอบที่ได้ถูกกําหนดมา
    ตั้งแต่ตอนแรกหรือไม่

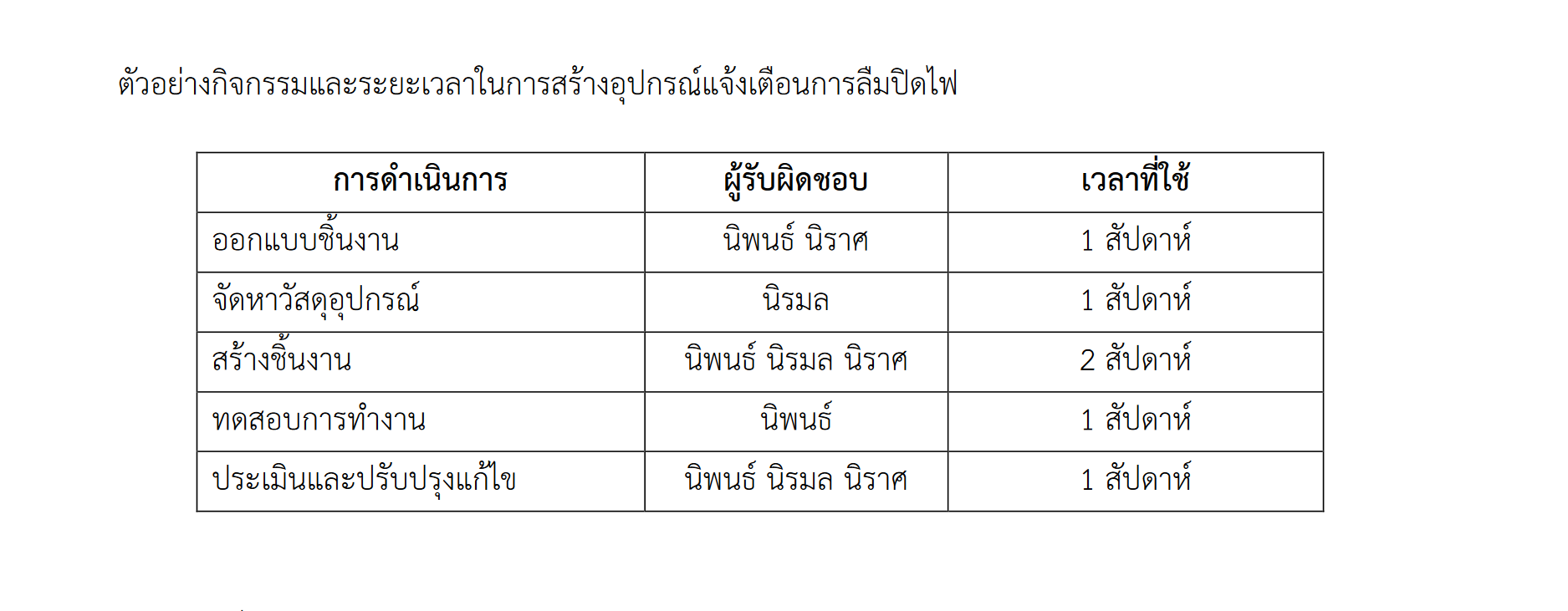

ตัวอย่างกิจกรรมและระยะเวลาในการสร้างอุปกรณ์แจ้งเตือนการลืมปิดไฟ

แจ้งเตือนการลืมปิดไฟ

เมื่อได้ข้อมูลจากการวิเคราะห์โครงการข้างต้น จึงลงมือสร้างแผนภูมิแกนต์

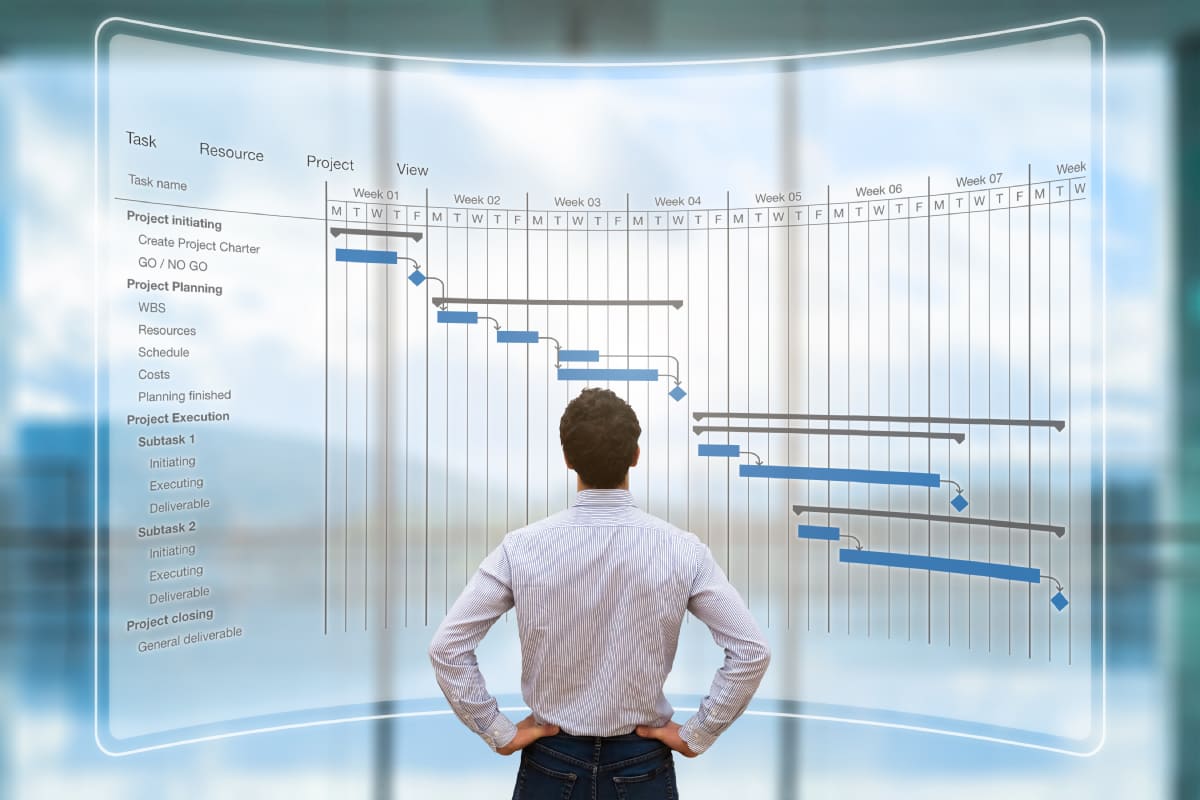

วิธีการสร้างแผนภูมิแกนต์

  1. สร้างตารางที่แถว (Row) ด้านบนสุดของตารางแบ่งเป็นช่องของเวลา อาจใช้เป็นชั่วโมง วัน เดือนหรือ
    ปี ขึ้นอยู่กับวางแผนกิจกรรมว่าจะมีรายละเอียดเพียงใด กําหนดระยะห่างของเวลาตามเวลาในการ
    ดําเนินงาน
  2. ในสดมภ์ (Column) ด้านซ้ายสุดของตารางให้บันทึกกิจกรรมหรืองานตามลําดับขั้นตอนก่อนหลังใน
    การปฎิบัติในช่วงระยะเวลาของโครงการ
  3. ในสดมภ์ด้านขวาสุดของตารางอาจใส่ชื่อผู้รับผิดชอบของแต่ละกิจกรรมที่ตกลงกันไว้
  4. เมื่อได้กิจกรรมและระยะเวลาแล้ว จึงระบุระยะเวลาในการวางแผน (Plan) โดยเริ่มจากกิจกรรมหรือ
    งานแรกก่อน ให้กําหนดวันเริ่มงานและระบุระยะเวลาในการปฏิบัติงานด้วยการวาดรูปสี่เหลี่ยมหรือ
    ลากเส้นแนวนอนลงในช่องถัดจากงานที่เริ่มทําวันแรก แล้วขยายสี่เหลี่ยมหรือเส้นออกไปทางขวามือ
    ตามระยะเวลาปฏิบัติงานนั้น ๆ
  5. ในกรณีที่กิจกรรมหรืองานต่อไปจะเริ่มได้เมื่อกิจกรรมแรกสิ้นสุดก่อนนั้น ให้วาดสี่เหลี่ยมหรือลากเส้น
    แนวนอนของกิจกรรมที่สองต่อจากจุดสิ้นสุดของกิจกรรมแรก และอาจวาดลูกศรเชื่อมระหว่าง
    จุดสิ้นสุดของกิจกรรมแรกกับจุดเริ่มต้นของกิจกรรมที่สองด้วย
  6. ในการติดตามความก้าวหน้าของกิจกรรมต่าง ๆ ที่มีการดําเนินการจริงอาจให้วาดเส้นหนาทึบลงกลาง
    ช่องสี่เหลี่ยมเพื่อแสดงว่างานได้ดําเนินไปถึงขั้นไหนแล้วหรือลากเส้นแนวนอนที่มีลักษณะแตกต่างจาก
    เส้นที่ใช้วางแผน เช่น ใช้เส้นประหรือสีที่แตกต่าง
  7. อาจใช้การลากเส้นประในแนวตั้งเพื่อแสดงวันหรือเวลาที่งานกําลังดําเนินอยู่ในปัจจุบัน หรือการทํา
    เครื่องหมายเน้นให้เห็นงานที่ควรจะเสร็จก่อนหน้านี้ แต่ยังทําไม่เสร็จ
  8. ในการทําแผนภูมิแกนต์ อาจทําในลักษณะย้อนหลัง โดยเริ่มจากกําหนดเวลาที่ต้องเสร็จสิ้นโครงการ
    ว่ามีเวลาอยู่เท่าใด จึงนําเวลาย้อนกลับมาเพื่อดูความเป็นไปได้ในการทําโครงงานนี้ที่ใช้วางแผนในการ
    ดําเนินการในแต่ละกิจกรรม

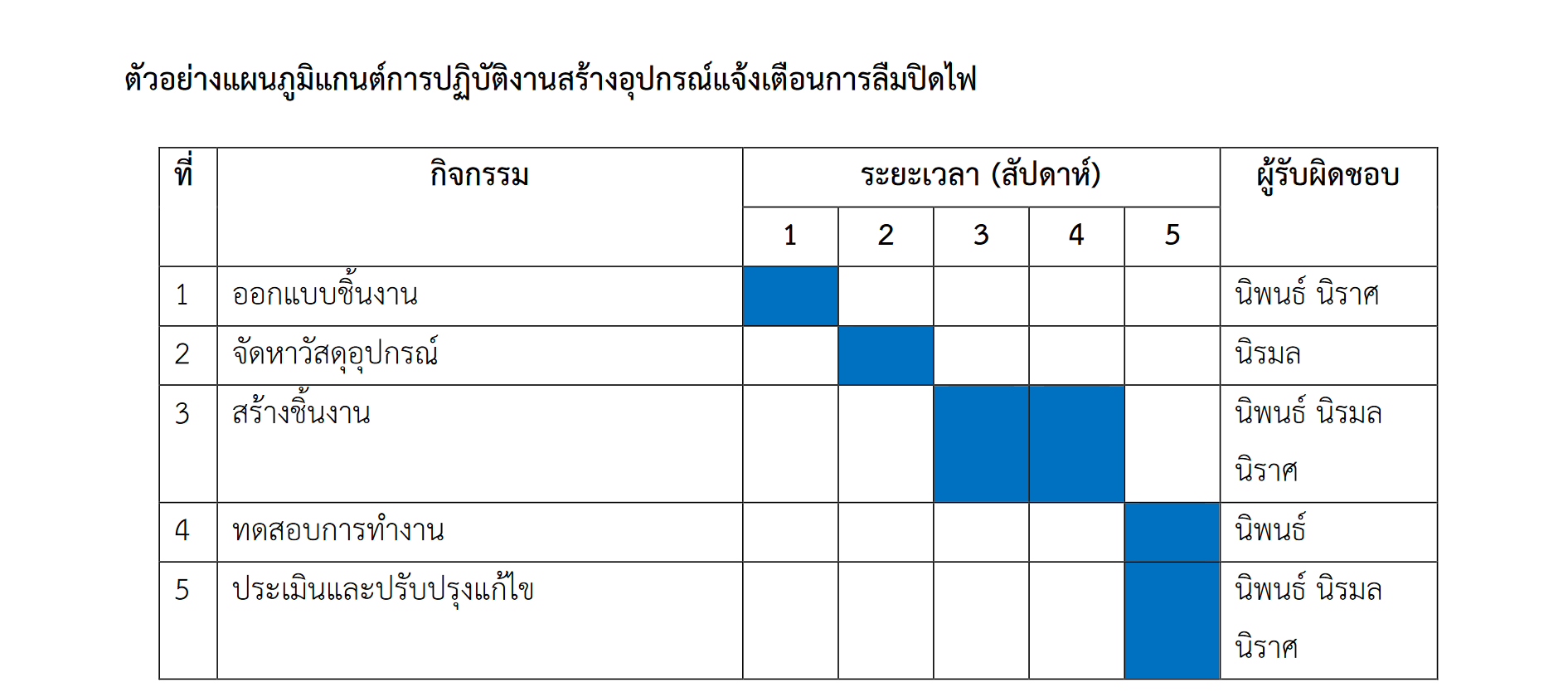

ตัวอย่างแผนภูมิแกนต์การปฏิบัติงานสร้างอุปกรณ์แจ้งเตือนการลืมปิดไฟ

อุปกรณ์แจ้งเตือนการลืมปิดไฟ



ที่มา:
